Небосхил: що це і навіщо він потрібен у побуті та на будівництві

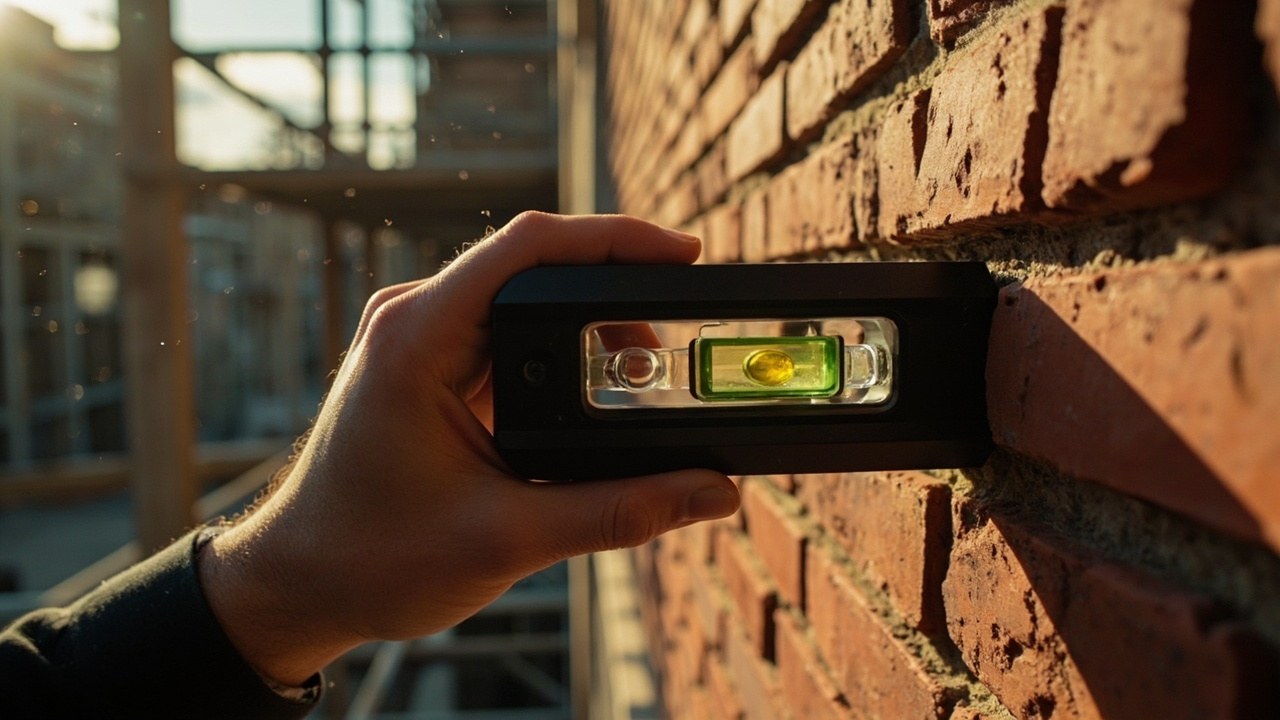

Небосхил — це невеликий вимірювальний інструмент, який допомагає визначити, наскільки рівно стоїть поверхня по горизонталі або по вертикалі. Назва походить від давнього поняття «схилу неба»: прилад порівнює положення площини з уявною лінією горизонту, тобто з поверхнею Землі. У побуті його знають як рівень, ватерпас або спиртовий рівень, але в технічній літературі частіше вживають саме слово «небосхил».
Уперше я тримав небосхил у руках, коли допомагав сусідові класти плитку у ванній. Ми витратили пів дня, поки зрозуміли, що гладенька на око стіна має перепад майже 4 мм на метр. Саме тоді ватерпас став не «додатковим інструментом», а головним: без нього плитка лягала б криво, а шви з часом тріскалися б. З того часу я ставлю рівень навіть туди, де «і так видно, що рівно».
Сьогодні небосхил використовують не лише будівельники. Його беруть теслі, монтажники меблів, електрики, сантехніки, дизайнери інтер’єру і навіть садівники, коли виставляють бордюри або альтанку. Далі розберемось, як влаштований прилад, чим відрізняються різні моделі, і як його правильно застосовувати, щоб не отримати криву стіну, перекошений холодильник чи шафу, яка не закривається.
Будова і принцип роботи небосхилу
Класичний небосхил — це прямокутний профіль (зазвичай алюмінієвий або пластиковий) з вбудованими капсулами. Усередині кожної капсули знаходиться рідина з бульбашкою повітря. Коли бульбашка потрапляє між двома рисками на капсулі, площина під рівнем вважається горизонтальною або вертикальною.
Принцип простий: будь-яка рідина під дією гравітації намагається зайняти найнижче положення. Якщо поверхня рівна, бульбашка «тече» до центру капсули. Якщо є нахил — зміщується в бік підвищення. Цей ефект називається гідростатичною рівновагою і відомий ще з часів античності. Стародавні римляни використовували схожий метод: шланг із водою, де рідина в обох кінцях тримається на одному рівні. Це і був прабатько сучасного небосхилу.
Конструктивно небосхил складається з декількох ключових елементів:
- Корпус. Найчастіше алюміній (легкий і жорсткий), рідше — ударостійкий пластик або дерево. Корпус може бути прямокутним, трапецієподібним або коробчастим. Останній варіант найжорсткіший, бо не прогинається навіть під вагою людини.
- Робоча площина. Нижня або верхня грань, яку прикладають до поверхні, що перевіряється. Вона має бути рівною, без задирок. У професійних моделей площина фрезерована, тому прилягає щільно.
- Капсули з рідиною. Зазвичай 1, 2 або 3 штуки. Горизонтальна — основна. Вертикальна — для перевірки стін і стовпів. Третя, під кутом 45°, допомагає виставляти схили даху, драбини, перила.
- Бульбашка повітря. Заповнює капсулу разом із спиртом або спеціальною олією. Спиртова рідина менше випаровується і краще працює на морозі, тому в Україні такий варіант популярніший.
- Шкала. Дві риски на капсулі, між якими має «сісти» бульбашка. У дорогих моделей шкала має поділки з кроком 1 мм/м, що дозволяє оцінити нахил точніше.
Щоб зрозуміти, чому небосхил такий популярний, достатньо подивитися на співвідношення точності та простоти. Похибка побутового рівня — 0,5-1 мм на 1 м довжини. Цього достатньо, щоб повісити полицю рівно, виставити пральну машину, покласти перший ряд цегли. Будівельні моделі дають точність 0,3-0,5 мм/м, а лазерні — ще вищу, але про них далі.
Типи небосхилів і чим вони відрізняються
Не кожен рівень підходить під будь-яку задачу. Умовно всі небосхили ділять на кілька груп:
| Тип небосхилу | Довжина | Точність | Типові задачі |
|---|---|---|---|
| Килишковий (бульбашковий) | 20-100 см | 0,5-1 мм/м | Побут: полиці, картини, техніка |
| Будівельний профільний | 60-200 см | 0,3-0,5 мм/м | Плитка, штукатурка, стяжка, цегла |
| Трубний (магнітний) | 20-40 см | 0,5-1 мм/м | Сантехніка, металеві конструкції |
| Гідрорівень (шланг із водою) | 5-15 м | 1-2 мм/м на великих відстанях | Фундаменти, стелі, далекі мітки |
| Лазерний небосхил | — | 0,2-0,3 мм/м | Складні розмічальні роботи, великі площі |
У домашньому наборі зазвичай вистачає одного бульбашкового рівня на 60 см і короткого — на 25 см. Для ремонту квартири вже додають профільний 100-150 см. Якщо плануєте класти фундамент або виставляти стелю на великій площі, без гідрорівня або лазера не обійтись.
Як правильно працювати з небосхилом: 7 кроків від підготовки до результату
Навіть найкращий рівень дасть похибку, якщо працювати «на око». Нижче — покроковий алгоритм, який я перевірив і на власному ремонті, і на невеликих підрядах.
Крок 1 (Бюджет: 0 грн): Перевірте калібрування інструмента
Поставте небосхил на рівну поверхню, запам’ятайте положення бульбашки. Потім розверніть його на 180° у тій самій площині. Якщо бульбашка знову в центрі — все гаразд. Якщо зміщується — інструмент або бракований, або вже «побитий». Для побуду це не критично, але для плитки краще замінити. Перевіряйте калібрування раз на кілька місяців і після падінь.
Крок 2 (Бюджет: 0 грн): Очистіть поверхню і сам рівень
Пил, пісок, засохлий розчин — головні вороги точності. Навіть крихітна піщинка під рівнем дає нахил 1-2 мм. Перед кожною перевіркою протріть і корпус, і площину, що перевіряється. На будівництві я ношу з собою ганчірку саме для цього.
Крок 3 (Бюджет: 0 грн): Виберіть правильну довжину інструмента
Короткий рівень (20-30 см) зручний для невеликих деталей: розетки, гачки, дверна коробка. Довгий (100-150 см) — для стін, підлоги, стелі. Порада: довжина рівня має бути не меншою за найдовшу ділянку, яку ви контролюєте. Інакше перевіряєте «точку за точкою» і ризикуєте пропустити загальний нахил.
Крок 4 (Бюджет: 0 грн): Прикладіть рівень у кількох точках
Один замір — це мало. Якщо кладете стяжку, перевірте 5-7 точок по кімнаті: кути, центр, стики. Це допомагає зловити «хвилю», яка на око непомітна, а з часом змусить шафу хитатися.
Крок 5 (Бюджет: 0 грн): Дивіться на бульбашку строго зверху
Якщо дивитися збоку, здається, що бульбашка відхилена більше, ніж є. Це оптична ілюзія. Тому деякі моделі мають дзеркальце збоку — щоб контролювати положення очей.
Крок 6 (Бюджет: 0 грн): Зафіксуйте результат міткою
Олівець, малярний скотч, лазерна точка — будь-який спосіб, що допоможе відтворити лінію пізніше. Особливо це рятує, коли працюєте вдвох: один тримає рівень, другий малює лінію.
Крок 7 (Бюджет: 0 грн): Перевірте вертикаль і горизонталь разом
Якщо стіна «тримає» горизонт, це не означає, що вона вертикальна. Тому перевіряйте обидві площини. Для кутів використовуйте спеціальну кутову капсулу або будівельний косинця.
За цим алгоритмом у мене виходило виставити дверну коробку з першого разу навіть у старих будинках, де стіни мали перепад понад 2 см на висоту прорізу.
Науково-технічна частина: як влаштований гідростатичний принцип
Щоб зрозуміти, чому небосхил працює, варто згадати закон сполучених посудин. Якщо взяти U-подібну трубку, заповнену водою, рівень рідини в обох кінцях буде однаковим незалежно від форми трубки. Саме на цьому побудований гідрорівень — гнучкий шланг із водою, кінці якого підносять до двох точок. Якщо рідина збігається — точки лежать в одній горизонтальній площині.
У бульбашковому небосхилі працює той самий принцип, тільки в мініатюрі. Капсула — це маленька «сполучена посудина» з невеликою бульбашкою повітря. Дослідження, проведене в Кембриджському інженерному відділі (Cambridge Engineering Department, 2018), показало, що рідина на основі етанолу стабільніша за воду: менше випаровується, не замерзає до -20°C, не утворює бульбашок на стінках. Саме тому більшість професійних рівнів заправлені спиртовою сумішшю, а не водою.
Цікавий факт: звичайна бульбашка повітря в капсулі — це індикатор, а не джерело точності. Точність залежить від геометрії капсули та кута нахилу робочої площини. Якщо внутрішня поверхня капсули ідеально сферична, а радіус сфери відомий, можна розрахувати ціну поділки. Наприклад, при радіусі 100 мм ціна поділки 2 мм відповідає нахилу 0,02 радіана, або близько 1,1°. У професійних моделях цю цифру вказують прямо на шкалі — це і є «мм/м» із паспорта.
Ще одна технічна деталь — фрезерування робочої площини. У дешевих рівнів вона лита, з невеликою опуклістю від форми. У професійних — оброблена на верстаті з ЧПК, з допуском 0,05 мм. Різниця відчутна, коли порівнюєте два рівні на одній і тій же плиті: один «стоїть» бульбашкою рівно, інший постійно «з’їжджає» через мікрозазор.
Як вимірюють нахил у будівництві та геодезії
У будівництві точність вимірювання нахилу критична. Наприклад, нормативний ухил покрівлі для металочерепиці — від 14° до 45°, залежно від регіону. Якщо кут менший, сніг і дощова вода затримуються, покрівля протікає. Якщо більший — сильніший вітрової тиск, кріплення не витримують. Тут небосхил стає не просто «показником рівності», а інструментом безпеки.
У геодезії для точніших вимірювань використовують нівелір і теодоліт. Але на побутовому рівні небосхил цілком замінює їх для задач «з точністю до 1 мм/м». Наприклад, при укладанні тротуарної плитки ухил роблять 1-2% для відводу води. Це якраз 1-2 мм на кожні 100 см. Звичайний бульбашковий рівень дозволяє це перевірити за кілька секунд.
Цікаво, що класичний небосхил використовується і в сучасних цифрових пристроях. Мікросхеми акселерометра в смартфоні — це, по суті, мікроскопічний небосхил. Вони визначають орієнтацію пристрою відносно гравітаційного поля Землі. Але точність смартфона — 0,5-1°, що значно гірше за бульбашковий рівень.
Міжнародна практика і стандарти точності
У Європі рівні (spirit levels) регулюються стандартом DIN 877 та ISO 9001 для виробничих процесів. DIN 877 описує методи перевірки та допустимі похибки для геодезичних приладів, включно з бульбашковими. Для побутових рівнів діє загальноприйнятий клас точності: I клас — професійний (0,3 мм/м), II клас — будівельний (0,5 мм/м), III клас — побутовий (1 мм/м).
У США вимоги до рівнів регулюються стандартом ASME B89.1.10. Цей документ визначає методи калібрування, маркування та випробування. Професійні американські моделі (Stabila, Empire, Stanley) обов’язково проходять сертифікацію, і на корпусі можна знайти клеймо з класом точності.
В Україні ситуація дещо інша. Державного стандарту на побутові небосхили немає, але виробники орієнтуються на європейські норми. Більшість українських та польських брендів (наприклад, Kubala, Topex, Yato) маркують продукцію за класом II, тобто 0,5 мм/м. Це оптимальний компроміс між ціною і точністю.
Чому Україна поступово переходить на професійні стандарти
Раніше на будівництвах часто працювали «на око» або з саморобними рівнями. Сьогодні ринок приватного ремонту зріс, з’явилися маркетплейси з імпортними інструментами, і навіть домашній майстер хоче отримати результат «як із журналу». Це підштовхує виробників і продавців орієнтуватися на європейську точність.
Ще один фактор — сертифікація бригад. Компанії, що працюють із європейськими замовниками або беруть участь у тендерах, повинні відповідати ISO 9001, де контроль якості включає калібрування інструментів. Тому небосхил усе частіше сприймають не як «допоміжний», а як «вимірювальний» прилад, який потребує періодичної перевірки.
Історія небосхилу: від давньоєгипетського схилу до лазерного променя
Ідея визначати горизонт за допомогою рідини виникла тисячі років тому. Археологи знайшли давньоєгипетські креслення, де будівельники використовували «А-подібну рамку» зі схилом — тягарець на мотузці. Це не зовсім небосхил, але той самий принцип: гравітація показує вертикаль.
Перший справжній бульбашковий рівень з’явився в XVII столітті. Його приписують французькому вченому Мельхіседеку Теvenot (1661), хоча є свідчення, що подібні прилади існували й раніше. У 1666 році Роберт Гук, відомий фізик і архітектор, представив покращену конструкцію зі сферичною капсулою. Це був прорив: тепер можна було виміряти не тільки горизонт, а й точний нахил.
У XIX столітті небосхил став масовим інструментом. Завдяки промисловій революції алюміній і точне лиття зробили прилади доступними для будівельників, теслярів, інженерів. У 1920-х роках з’явилися моделі з трьома капсулами — для горизонталі, вертикалі й 45°. Цей формат залишається стандартом і досі.
Еволюція в XX столітті: від механіки до лазера
До середини XX століття небосхил залишався чисто механічним приладом. У 1970-х роках з’явилися перші лазерні рівні. Вони не замінили бульбашкові, а доповнили їх: лазер дає довгу лінію на десятки метрів, але потребує живлення і страждає від яскравого сонця. Тому класичний небосхил і далі в кожному ящику з інструментами.
Сучасний ринок пропонує гібридні моделі: бульбашкова капсула плюс лазерний модуль в одному корпусі. Це зручно для тих, хто працює і вдома, і на об’єкті. Але варто пам’ятати: лазер — це допоміжний інструмент, а не заміна бульбашковому. Сонячне світло, запилені приміщення і відстань понад 10 м різко знижують видимість променя.
Чому небосхил не зникне
Смартфони, лазери, дрони з лазерними далекомірами — все це доповнює, але не витісняє класичний рівень. Причина проста: бульбашковий небосхил не потребує батарейок, не боїться пилу, води, морозу і працює десятиліттями. Якщо ви впустили його в калюжу, дістали, протерли — і він знову працює. Для більшості побутових і навіть будівельних задач цього достатньо.
Часті запитання (FAQ)
Як часто потрібно перевіряти калібрування небосхилу?
Для побутового використання — раз на 3-6 місяців і після кожного падіння з висоти понад 1 м. Для професійного — перед кожним серйозним об’єктом, плюс щорічна повірка в сервісному центрі.
Чи можна використовувати небосхил на вулиці в мороз?
Так, якщо капсули заповнені спиртовоною рідиною, а не водою. Спиртова суміш працює до -20°C. При сильніших морозах використовуйте спеціальні зимові моделі або перенесіть роботу в приміщення.
Чим небосхил відрізняється від лазерного рівня?
Небосхил — це механічний прилад із бульбашкою. Лазерний рівень проєціює промінь на десятки метрів, але залежить від живлення і умов видимості. Для коротких дистанцій і точних вимірювань небосхил зручніший.
Яка довжина небосхилу потрібна для плитки у ванній?
Для невеликих приміщень 60-80 см достатньо. Якщо ванна велика або плануєте суцільну облицювання стіни — беріть 100-120 см. Короткий рівень теж знадобиться для кутів і стиків.
Чи можна зберігати небосхил на вологому складі?
Не рекомендується. Корозія, бруд, конденсат усередині капсул — все це знижує точність. Краще зберігати в сухому приміщенні в чохлі або на полиці.
Що робити, якщо бульбашка в капсулі розбилася?
На жаль, це не підлягає ремонту в домашніх умовах. Можна звернутися в сервісний центр виробника або придбати новий інструмент. Сучасні моделі середнього і високого класу мають капсули, стійкі до ударів, але повністю захистити їх від механічних пошкоджень неможливо.
Чи підходить дешевий небосхил із маркетплейсу?
Для разових побутових задач — так. Для тривалих ремонтів або професійної роботи краще витратитися на модель відомого бренду з гарантією і класом точності не нижче II (0,5 мм/м).
Чи є сенс купувати цифровий небосхил?
Цифрові моделі показують кут нахилу в градусах і можуть сигналізувати про відхилення звуком. Вони зручні при серійних роботах, наприклад при монтажі великої кількості однакових конструкцій. Для побуту це зайве, якщо тільки ви не професійний будівельник.
Як правильно виставити рівень на нерівній стіні?
Використовуйте підкладки (прокладки, клини) під один із кінців рівня або перевіряйте поверхню в декількох місцях. Головне — не намагайтеся «витягнути» бульбашку силою: краще визнати перепад і компенсувати його підкладками, ніж згодом отримати криву конструкцію.
