Вертикальний кут: що це і де його реально використовують

Вертикальний кут — це кут між заданим напрямком і горизонтальною площиною, відлічений у вертикальній площині. Його вимірюють у градусах, мінутах і секундах, а ще — у так званих поділках кутоміра. Уявіть, що ви стоїте біля будівлі й дивитесь на верхній край даху. Лінія вашого погляду — це похила, горизонт — це уявна пряма, рівень землі. Кут між ними і буде вертикальним. Якщо точка, на яку ви дивитесь, вище за рівень очей, кут додатний, нижче — від’ємний. Це поняття зустрічається у геодезії, будівництві, навігації, астрономії і навіть у фотографії, де схил кадру впливає на перспективу.

У житті більшість людей стикається з вертикальним кутом непомітно: коли інженер перевіряє ухил дороги, коли архітектор креслить розріз будинку, коли рятувальник оцінює, чи вдасться закинути драбину на дах. Класичний приклад із власної практики: на одному з приватних будмайданчиків під Києвом бригада довго не могла зрозуміти, чому дах альтанки виглядає «криво». Виявилося, кут нахилу крокв відрізнявся від проектного всього на 2 градуси, але по горизонталі це дало перепад майже 12 сантиметрів на 3,5 метра. Саме тут і знадобився точний вимір.

Чим точніше ви вмієте визначати вертикальний кут, тим менше помиляєтесь у розрахунках відстаней, висот і нахилів. Далі — як саме його виміряти, які інструменти для цього існують і де цей параметр справді вирішує результат.

Як виміряти вертикальний кут: основні методи

Існує три базові підходи, кожен зі своєю точністю та сферою застосування. Вибір залежить від того, що саме ви вимірюєте, який допуск потрібен і який інструмент у вас під рукою.

1. За допомогою теодоліта або тахеометра

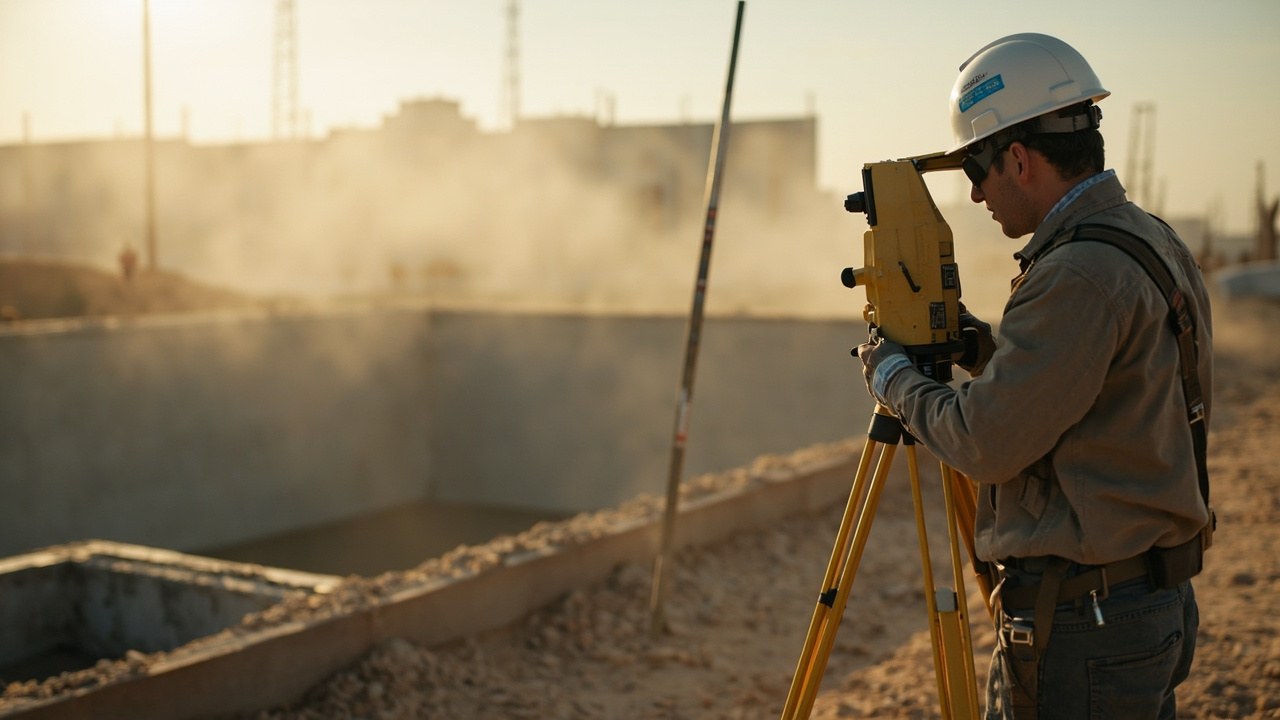

Це класичний геодезичний спосіб. Теодоліт — оптичний прилад, який дозволяє точно відлічити кут між горизонтальною площиною і точкою, на яку ви навели зорову трубу. У сучасних тахеометрах вертикальний кут зчитується автоматично, а похибка рідко перевищує 1–2 секунди. Саме так працює більшість будівельних експертиз в Україні — теодоліт десятиліттями залишається стандартом для точних вимірювань на місцевості.

2. За допомогою нівеліра і рейки

Тут вертикальний кут обчислюють за різницею висот і горизонтальною відстанню. Це простіше, ніж здається: ставите рейку з поділками в потрібній точці, визначаєте перевищення і горизонтальну відстань, а далі рахуєте за формулою. Похибка більша, ніж у теодоліта, але для багатьох будівельних задач її цілком достатньо.

3. За допомогою смартфона

Сучасні телефони мають акселерометр і гіроскоп, тому можуть визначати кут нахилу в градусах. Це не замінить професійного приладу, але для побутових задач — перевірити рівність сходів, нахил полиці, кут нахилу даху — цілком підходить. Точність зазвичай у межах 0,5–1 градуса.

Метод	Типова похибка	Коли доречний	Що потрібно
Теодоліт / тахеометр	1–2 кутові секунди	Геодезія, будівництво, кадастр	Прилад, штатив, рейка
Нівелір + рейка	кілька хвилин	Будівельні роботи, ухил доріг	Нівелір, рейка, рулетка
Смартфон	0,5–1°	Побутові задачі, швидка перевірка	Телефон з акселерометром

Якщо потрібна юридична сила вимірювань — наприклад, для технічної інвентаризації будівлі — підходить лише перший варіант. Для внутрішніх перевірок на майданчику зазвичай вистачає нівеліра. Смартфон — це швидкий «маяк» на етапі, коли ви ще не знаєте, чи є взагалі проблема.

Формули і базова математика

Не варто лякатися формул: для побутових задач їх замінюють прості співвідношення, а інженерні розрахунки ведуть у спеціалізованих програмах. Але корисно розуміти, звідки беруться числа.

Вертикальний кут через тангенс

Якщо ви знаєте перевищення h між точкою A і точкою B та горизонтальну відстань d, то вертикальний кут α обчислюється так:

tan(α) = h / d.

Далі α = arctan(h / d). Наприклад, h = 1,2 м, d = 6 м. Тоді tan(α) = 0,2, а сам кут ≈ 11°18′. Саме такий нахил мають сходи з висотою 1,2 м на 6 м горизонталі, якщо дотримуються будівельних норм.

Вертикальний кут через синус

Якщо відома похила відстань L і перевищення h, формула інша:

sin(α) = h / L.

Це корисно, коли вимірювали рулеткою безпосередньо похилу відстань, наприклад від основи схилу до вершини пагорба.

Чому важлива точність

Похибка у вимірюванні відстані 1% на дистанції 100 м дає похибку висоти близько 1 м, якщо кут близько 45°. На малих кутах вплив відстані слабший, але вплив похибки самого кута — сильніший. Саме тому геодезисти перевіряють прилади перед кожною зміною.

При куті до 5° основна похибка — у визначенні самої величини кута.
При куті 30–60° найбільше впливає похибка відстані.
При куті понад 75° формули стають чутливими до будь-яких неточностей, і вимірювання вимагає спеціальних методик.

Де вертикальний кут справді має значення

Поза геодезією поняття застосовують у багатьох сферах. Нижче — найтиповіші приклади, з якими стикаються інженери, архітектори, фотографи й навіть рятувальники.

Будівництво та архітектура

Кут нахилу даху, сходів, пандусів, вимощення, внутрішніх комунікацій — скрізь він задається саме як вертикальний кут до горизонту. Наприклад, нормативний кут нахилу сходових маршів у житлових будинках — від 26° до 45°. Відхилення у 2–3° вже впливає на зручність і навіть безпеку.

Геодезія та кадастр

Тут вертикальний кут потрібен для тріангуляції, тахеометричної зйомки, визначення висотних відміток. За його допомогою обчислюють об’єми земляних робіт, перевіряють ухили доріг і залізничних колій. Допуски часто вимірюються в секундах, а не градусах.

Фотографія і відео

«Вертикальний кут кадру» — це кут нахилу камери відносно горизонту. Якщо його не вирівняти, вертикалі в архітектурі «завалюються». Саме тому професійні камери мають вбудований рівень, а фотографи з досвідом перевіряють лінію горизонту навіть на екрані смартфона. Похибка у 1° на висоті будівлі 30 м дає зсув верхівки на пів метра.

Астрономія і навігація

Кутова висота світила над горизонтом — це класичний вертикальний кут, яким користуються з давніх часів. Мореплавці визначали широту саме за кутом висоти Полярної зорі. У сучасній навігації вертикальний кут допомагає GNSS-приймачам точніше обчислювати координати, особливо в умовах обмеженої видимості супутників.

Рятувальні служби

Кут нахилу драбини, схил даху, по якому треба піднятися, кут подачі рятувального троса — усе це вертикальні кути. Занадто малий кут драбини — вона «їде», занадто великий — небезпечно. Стандарт для приставних драбин — близько 75° до горизонту.

Як обчислити вертикальний кут самостійно: простий алгоритм

Цей алгоритм підійде для побутових задач: перевірити схил ганку, нахил жолоба, кут даху альтанки. Для серйозних будівельних робіт краще викликати геодезиста, але принцип залишиться тим самим.

Визначте точку, до якої вимірюєте кут — верх сходів, край даху, коник паркана.
Зафіксуйте горизонтальну відстань від себе до основи цієї точки. Виміряйте рулеткою по землі.
Визначте перевищення: висоту точки над рівнем ваших очей. Це можна зробити рулеткою, рейкою або навіть ниткою зі схилом.
Обчисліть тангенс кута: h / d.
Переведіть значення в градуси через arctan або спеціальну таблицю.

Висота h, м	Відстань d, м	Вертикальний кут	Де такий кут зустрічається
0,5	6	≈ 4°46′	Пологий пандус, ухил відмостки
1,2	6	≈ 11°18′	Стандартні сходи в будинку
2,5	3	≈ 39°48′	Круті сходи на горище
5	3	≈ 59°02′	Драбина до даху одноповерхового будинку

Корисна порада: на будмайданчиках завжди мають бути під рукою звичайний будівельний кутник і рівень. Кутник дає точність до 1°, рівень — до 0,5°. Для більшості господарських задач цього достатньо, а професійний теодоліт залучають лише там, де є чіткий норматив.

Типові помилки при вимірюванні

Навіть досвідчені майстри припускаються одних і тих самих неточностей. Ось найпоширенішіші з них і як їх уникнути.

Плутанина між кутом нахилу і кутом підйому. Це одне й те саме, але в документах часто пишуть по-різному. Завжди уточнюйте, що мається на увазі: кут до горизонту чи до вертикалі.
Вимірювання відстані не від точки стояння, а від стіни. Якщо ви стоїте за 1,5 м від основи, а виміряли 6 м — це вже інший кут. Рулетка повинна починатися точно під вашим інструментом.
Неправильне визначення рівня очей. Для високої людини і для дитини той самий схил даху дасть різний кут. Якщо вимірювання потрібне для проекту, фіксують висоту приладу.
Ігнорування температурного розширення. Металева рейка влітку і взимку має різну довжину. Для відповідальних об’єктів використовують інварні рейки, які майже не змінюються.
Робота без перевірки приладу. Навіть дорогий теодоліт може «збитися» після удару. Перед кожною зміною проводять контрольне вимірювання на опорній точці.

Міжнародна практика і стандарти

Вертикальний кут — параметр, який регулюється на міжнародному рівні. В ЄС і США діють свої норми точності для геодезичних робіт, і українські фахівці дедалі більше орієнтуються саме на ці підходи.

Європейський підхід

У Європейському Союзі діє низка стандартів серії ISO 17123, які регламентують методи перевірки геодезичних приладів, зокрема теодолітів і тахеометрів. Вони вимагають регулярної метрологічної повірки і чітко прописують допустимі відхилення. В Україні національні стандарти гармонізовані з європейськими, тому вимоги до точності вимірювання кутів наближаються до ISO. Це помітно на практиці: кадастрові зйомки сьогодні проводять із точністю, яку ще десять років тому вважали «надмірною».

Американські стандарти

У США точність геодезичних робіт регулюється низкою стандартів, зокрема документом ALTA/NSPS, який визначає допуски для кадастрових зйомок. Для відповідальних об’єктів вертикальний кут має похибку не більше 4 секунд на кутовий вимір. Це один із найжорсткіших світових стандартів. Він впливає навіть на американські компанії, що працюють в Україні, і вони вимагають від підрядників відповідної точності.

Українські реалії

В Україні геодезичні роботи регулюються ДБН і відповідними нормативними документами, а повірку приладів здійснюють метрологічні центри. На практиці це означає, що точність побутових вимірювань смартфоном і точність кадастрової зйомки — це різні «вагові категорії». Якщо ви робите ремонт у квартирі, вистачить рівня і кутника. Якщо оформлюєте земельну ділянку — потрібен сертифікований геодезист.

Українські будівельні норми дедалі більше наближаються до європейських. Це видно навіть у дрібницях: ті самі сходи або пандуси, які раніше мали «рекомендований» діапазон, тепер описані в ДБН із чіткими числовими значеннями. Вертикальний кут при цьому залишається базовим параметром, за яким перевіряють правильність монтажу.

Історія вимірювання вертикальних кутів

Поняття вертикального кута старіше, ніж здається. Люди вимірювали кути до горизонту задовго до появи сучасних інструментів — і кожна епоха додавала щось своє.

Стародавній світ

Ще в Стародавньому Єгипті та Греції будівельники пірамід і храмів використовували прості пристрої для визначення нахилу. Збереглися описи «грома» — інструмента, який дозволяв відкласти кут 90° до горизонту. Астрономи Вавилону і Греції вже тоді визначали кутову висоту зірок, фактично вимірюючи вертикальний кут. Астрономічні спостереження стародавніх цивілізацій базувалися саме на цьому принципі.

Середньовіччя і Відродження

У XIV–XVI століттях з’явилися перші астролябії та квадранти — прилади для вимірювання кутів до горизонту. Морські подорожі без них були неможливі: широту визначали саме за кутом висоти Сонця або Полярної зорі. Тоді ж виникла потреба в точних таблицях перетворення кутів, які перетворилися на тригонометрію.

Новий час

У XVII–XVIII століттях з’явився теодоліт у тому вигляді, який ми знаємо сьогодні. Він дозволив вимірювати і горизонтальні, і вертикальні кути з точністю до хвилин. Це дало поштовх розвитку геодезії як науки і дозволило створювати точні карти великих територій. В Україні перші систематичні геодезичні роботи пов’язані з Генеральним межуванням XVIII–XIX століть, коли вертикальні кути використовували для визначення висот пагорбів і річкових долин.

XX століття і далі

Електронні теодоліти і тахеометри з’явилися у 1960–1980-х роках, а з розвитком GNSS-технологій вертикальний кут стали обчислювати автоматично. Сьогодні точність побутових смартфонів у визначенні нахилу дозволяє калібрувати навіть рівень на будмайданчику. Це далеко від «настоящих» геодезичних вимірювань, але показує, як технологія, ще донедавна доступна лише фахівцям, перейшла в масового користувача.

Часті запитання (FAQ)

Чим вертикальний кут відрізняється від кута нахилу?

По суті це одне й те саме: кут між напрямком і горизонтальною площиною. Але термін «кут нахилу» частіше вживають у будівництві для поверхонь, а «вертикальний кут» — у геодезії та навігації для напрямків на точку.

Який вертикальний кут вважається нормальним для даху?

Для житлових будинків у помірному кліматі зазвичай 30–45°. Менше — погано сходить сніг, більше — збільшується вітрове навантаження. Конкретне значення залежить від покрівлі та регіону.

Чи можна виміряти вертикальний кут без спеціальних приладів?

Так, за допомогою рулетки, рівня і кутника. Точність буде в межах градуса, чого достатньо для більшості побутових задач. Для точних робіт краще скористатися нівеліром або теодолітом.

Скільки коштує виклик геодезиста для вимірювання?

Ціна залежить від регіону, обсягу робіт і типу об’єкта. Вимірювання кутів на невеликій ділянці зазвичай входить у вартість базової топозйомки. Точну суму варто уточнювати у конкретної компанії, але це завжди дешевше, ніж переробляти конструкцію через помилку.

Чи залежить вертикальний кут від тиску і температури?

Сам кут — ні, це геометрична величина. Але рефракція світла в атмосфері (вигин променя) може спотворити візуальне вимірювання на великих відстанях. Саме тому при точних роботах вводять поправки на температуру і тиск.

Який зв’язок між вертикальним кутом і висотними відмітками?

Прямий. Якщо відома горизонтальна відстань і вертикальний кут, можна обчислити перевищення між двома точками. Це класична задача геометричного нівелювання.

Чи є нормативні обмеження для вертикального кута сходів?

Так, українські ДБН обмежують кут нахилу сходових маршів у житлових будинках діапазоном 26–45°. Для пандусів вимоги інші: ухил зазвичай 5–8%, що відповідає приблизно 3–5°.

Як швидко перевірити вертикальний кут на смартфоні?

У більшості телефонів є вбудований «Рівень» у додатку «Компас» або «Вимірювальна стрічка». Покладіть телефон на поверхню і подивіться на кут нахилу. Для точніших вимірювань варто відкалібрувати датчик.

Вертикальний кут — поняття, яке на перший погляд виглядає суто технічним, але насправді торкається багатьох побутових і професійних ситуацій. Якщо ви розумієте, як він вимірюється і де застосовується, вам простіше контролювати ремонт, перевіряти роботу підрядників і навіть оцінювати безпеку простих побутових конструкцій. Для точних задач варто залучати спеціалістів, але базове розуміння принципу завжди буде в пригоді.
